Установка раздвижных и шторных дверей мебели

Раздвижные двери
Преимущество раздвижных дверей заключается в том, что они не требуют, как распашные, свободного пространства для открывания. Кроме того,раздвижные двери можно изготовлять и из листового материала: фанеры, пластика, стекла и др.

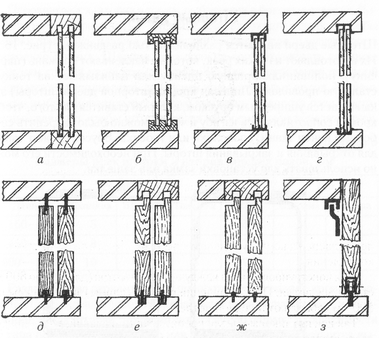

Рис. 162. Варианты установки раздвижных дверей в мебельных изделиях:
а-г - из стекла, фанеры, ДВП, пластика; д-з - из столярных плит и ДСП

На рис. 162 показаны различные варианты установки раздвижных дверей. Раздвижные двери передвигаются в пазах. Если паз отбирается в плите, то на ее кромку наклеивают массив лиственной породы (рис. 162, а). При установке дверей на деревянных полозках (рис. 162, б) расходдревесины лиственных пород уменьшается. Более удобно применять пластмассовые направляющие планки (рис. 162, в, г), которые образуют тоже паз.
Раздвижные щитовые двери (рис. 162) предусматривают применение пластмассовых полозков или планок, вставленных в нижнюю или верхнюю горизонтальные стенки или в дверь. Двери, имеющие большие размеры, могут снабжаться пластмассовыми роликами диаметром 20-25 мм (рис. 162, з).
При установке дверей в пазах высоту верхнего паза делают на 1 -2 мм больше двойной высоты нижнего. Это дает возможность свободно вставлять и вынимать дверь, не разбирая изделия.

Шторные двери
Шторные двери являются разновидностью раздвижных (рис. 163). Их изготовляют из узких реек, которые наклеивают на ткань (парусину), поливинилхлоридную пленку или нанизывают на тонкую стальную проволоку. Лицевая кромка шторной двери (шторы) заканчивается уширенным бруском, который ставится для того, чтобы кромка сопротивлялась изгибу и чтобы можно было закрепить свободный конец ткани, проволоки или тросика. Брусок служит также для открывания и закрывания шторы. При необходимости его можно использовать для установки замка или защелки.


Рис. 163. Шторные двери: а- схемы установки; б - профили шторных дверей;
в - установка шторныхдверей в пазу, выбранном в щите; г - то же, в направляющих планках

Передвигается шторка в пазах, выбранных в боковых стенках. Конечно, можно применить и внешние направляющие планки. Чтобы шторки двигались плавно, без заеданий и перекосов, следует учесть несколько правил. Ширина паза должна соответствовать толщине реек или гребня на их концах (табл. 5). Для изготовления шторной двери нужно использовать древесину только твердых пород. И очень важно выбрать правильный радиус кривизны поворота паза, достаточный для того, чтобы шторка могла свободно в нем передвигаться.

Таблица 5



Различают два варианта таких поворотов - внешний, когда шторка при прохождении поворота приобретает выпуклую форму, и внутренний, когда шторка приобретает вогнутую форму. В зависимости от типа поворота - внешнего или внутреннего - и приходится выбирать ту или иную форму сечения реек. Так, для прохождения внутренних поворотов рейки шторки должны иметь либо скошенные, либо скругленные боковые кромки, но ни в коем случае не прямоугольные. Традиционные и наиболее часто встречающиеся формы сечения реек показаны на рис. 164. Что же касается минимального радиуса кривизны поворота направляющих пазов, то для ширины рейки 10 мм он составляет 25 мм, для ширины рейки 12 мм - 37 мм, а для рейки шириной 20 мм радиус будет не меньше 50 мм.

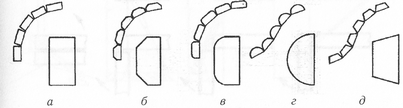

Рис. 164. Сечения реек шторки: а - прямоугольные; б - прямоугольные с прямыми фасками;
в - прямоугольные с округлыми фасками; г - полукруглые; д - со скошенными ребрами.
