Распашные двери мебели

Материалы сайт > О мебели



Установка распашных дверей мебели


Двери в зависимости от их установки в изделие могут быть распашными, раздвижными и откидными. Навесные крышки столов конструируют откидными и складными. В любом случае, для крепления этих элементов используются петли различной конструкции (рис. 157). В зависимости от вида применяемых для навески петель двери и крышки бывают съемными и несъемными.

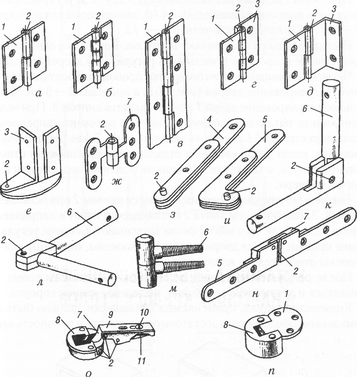

Рис. 157. Виды мебельных петель: а-ж - одношарнирные карточные;
з, и - одношарнирные пятниковые; к-м - одношарнирные;

н - двухшарнирная ломберная; о - четырехшарнирная комбинированная;
п - двухшарнирная комбинированная: 1,3 - карты; 2 - ось;

4,5 - пластины; 6 - стержень; 7 - серьга; 8 - чаша; 9 - корпус; 10 - винт; II - планка

Притворы распашных дверей к стенкам корпуса могут быть выполнены внакладку или в проем. Дверь с притвором внакладку накладывают на кромки стенок корпуса изделия, а с притвором в проем вставляют в проем корпуса изделия.
Дверь, которая накладывается на все кромки стенок корпуса (рис. 158, а), называют накладной. Дверь, всеми своими кромками входящую в проем корпуса (рис. 158, б), называют вкладной. Дверь, одни края которой накладываются на кромки стенок корпуса, адругие входят в его проем (рис. 158, в, г), называют дверью комбинированной, или смешанной, установки.


Рис. 158. Схемы установок распашных дверей в изделиях мебели: а - накладных; б - вкладных; в, г - комбинированных

По сравнению с другими видами дверей накладные двери устанавливать в изделие гораздо проще, так как они не требуют подгоночных работ при установке.
Притворы дверей внакладку (рис. 159, а) могут быть выполнены заподлицо -
1, с уступом - 2 и выступом - 3. Установка с притвором заподлицо и с уступом позволяет блокировать шкафы - составлять их в единую конструкцию.
Притворы дверей в проем (рис. 159, б) могут быть выполнены с заглублением - 4, 6, 7, с выступом - 5,8 и наплывом - 9.
Притворы смежных распашных дверей друг к другу (рис. 159, в) могут быть выполнены внакладку - 10, заподлицо на гладкую кромку -
11, 13 и заподлицо в четверть - 12.

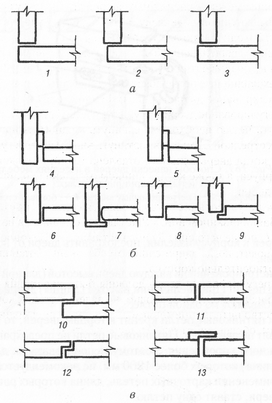

Рис. 159. Схемы конструктивных решений притворов распашных дверей в изделиях мебели:
а, б - к стенкам корпуса; в - дверь с дверью: 1 - внакладку заподлицо; 2 - внакладку с уступом; 3 - внакладку с выступом;
4,6,7 - в проем с заглублением; 5,8 - в проем с выступом; 9 - в проем с наплывом; 10 - внакладку; 11,13 - заподлицо на гладкую кромку;
12 - заподлицо в четверть

Распашные двери навешивают на петлях. Карточные одношарнирные петли не позволяют производить регулировку дверей (рис. 160).



Рис. 160. Способы навески дверей в изделиях мебели: а-в - на одношарнирных карточных петлях; г - на одношарнирных пятниковых петлях

Четырехшарнирные петли позволяют проводить фронтальное и боковое регулирование дверей (рис. 161) в пределах 2-3 мм. Фронтальное регулирование двери 1 осуществляется винтом 3. При ослаблении винта петлю необходимо сдвинуть в одном из направлений, указанных стрелкой L2, и вновь затянуть винт. Такое регулирование проводят, когда дверь слишком отдалена или приближена относительно корпуса, а также когда слишком отдалена верхняя или нижняя часть двери.

Боковое регулирование осуществляется винтом 2 при ослаблении винта 3. Завинчиванием винта 2 петлю перемещают в направлении стрелки L1, после чего винт 3 снова затягивают. Боковое регулирование проводят, когда двери слишком сближены, отдалены или наклонены относительно корпуса.
После регулирования двери должны быть навешены ровно, открываться и закрываться свободно, не задевая стенок корпуса.
Количество петель, применяемых для навески, должно быть минимальным, обеспечивать достаточную жесткость и прочность крепления дверей к корпусу изделия, предохранять двери от возможного коробления.
При конструировании на каждую дверь высотой (длиной )до 800 мм ставят две петли. При увеличении высоты (длины) двери на каждые 500 мм добавляют по одной петле.
Так как пятниковые петли крепят к торцам дверей, то на каждую дверь ставят по две петли. Пятниковые петли не предохраняют дверь от возможного коробления, поэтому использовать их для дверей, высота (длина) которых более 1200 мм, не рекомендуется.
При применении карточных петель, длина которых равна высоте (длине) двери, ставят одну петлю.
Петли к изделиям мебели крепят шурупами, винтами или резьбовыми стержнями. Крепление петель шурупами к кромкам ДСП может не обеспечить нужной жесткости и прочности. Поэтому к кромкам ДСП шурупами крепят только карточные петли, длина которых равна высоте (длине) двери. Такие петли известны как «рояльные». В остальных случаях без применения специального упрочнения кромок плит петли шурупами крепят к кромке и пласти или только к пласти плиты.

Рис. 161. Способы навески дверей в изделиях мебели на четырехшарнирных петлях: 1 - дверь; 2,3 - регулировочные винты; 4 - боковая стенка
