Детали и узлы

    Всякое столярно-мебельное изделие состоит из определенных элементов -  брусков, рамок, решеток, коробок, щитов , а также из различных мелких и профильных деталей .
    Деталями мебели называют изделия, изготовленные из однородного по наименованию материала, а также изделия, полученные склеиванием отдельных  заготовок из древесины . Детали могут быть прямолинейными и криволинейными, прямоугольными и профильными в сечении.
   Трудно представить себе  предмет мебели , который состоит только из одной детали. В такой роли может выступить разве что чурбак или пень, каковые мы охотно используем в лесу как сиденье или импровизированный стол. Но представить себе такую «мебель» в квартире довольно сложно.
    Брусок - простой конструктивный элемент с шириной не более двойной толщины. Предельное сечение  бруска из массива - 100 х 50 мм. Применять бруски больших сечений нецелесообразно, так как они недостаточно формоустойчивы при усушке, набухании и короблении.
      Досками называют заготовки, имеющие ширину более двойной толщины.
   Бруски и доски по отдельным сторонам имеют свои названия: узкие стороны независимо от расположения годовых слоев называются кромками, широкие - пластями, место разграничения пласти и кромки - ребром. У брусков всегда различают левую и правую пласти. Правая часть всегда расположена к сердцевине дерева, а левая - к периферии. При перерезании доски, бруска, щита под прямым углом к волокнам получают торцевую сторону, или торец, а под углом, отличным от прямого, - полуторцевую, или полуторец.
    Элементы столярных деталей также имеют свои названия.
   Раскладками называют бруски, которыми закрывают кромки плит. Раскладки могут быть поставлены вровень с пластью плиты (заподлицо), с уступом или выступом. По форме раскладки могут быть прямоугольными и профильными.
     Штапиками называют бруски, служащие для крепления вставленных в четверть стекол или филенок.
     Филенки - плиты, вложенные внутрь (в просвет) рамки. По форме филенки бывают плоскими, в виде ровной плиты, и сложной формы, со скошенными или профильными кромками. Филенки с такими кромками называются фигарейными.
     Фаска - срезанное острое ребро кромки детали. Фаска увеличивает сопротивление материала внешнему воздействию, поэтому предохраняет ребро от сбивания.
    Смягчение, или заоваливание, - небольшое, радиусом 1 -2 мм, закругление острого ребра. Смягчение также предохраняет кромку от сбивания.
    Закругление - более значительное по сравнению со смягчением заоваливание ребра детали.
       Галтель - полукруглая выемка, сделанная на ребре или на пла- сти детали.
     Калевка - фигурный профиль какого-либо бруска, т. е. фигурно обработанная кромка бруса, предназначенная для декоративного оформления изделия.
   Фальц - прямоугольная выемка, образующаяся двумя плоскостями, дающими чаще всего входящий прямой угол. Выступающая часть детали, образующаяся в результате отбора фальца, называется губкой. Фальц с равными сторонами угла называют четвертью.
   Платик - преднамеренно допущенный уступ, предназначенный для скрытия клеевого шва, зазора или другого дефекта на поверхности изделия. Величина платика - от 2 до 6 мм. Платики широко применяют в производстве мебели. Иногда пригонка детали заподлицо очень трудна и сложна и требует дополнительной затраты времени и труда. Поэтому уже в самой конструкции предусматривают платик. Наличие платиков упрощает сборку изделий, но усложняет их отделку в собранном виде.
     Свес - выступающая за пределы основания часть сиденья табурета или стула, крышки стола и т. п. Величина свеса колеблется в пределах от 10 до 50 мм.
     Всевозможные профильные детали, применяемые в  столярных и мебельных работах , называют в зависимости от их назначения.

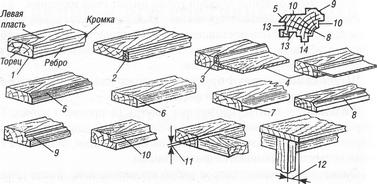

Рис. 1.  Элементы составных частей  столярно-мебельных изделий : 1 - брусок; 2 - раскладка;
3 - штапик; 4 - филенка; 5 - фаска; 6 - смягчение; 7 - закругление; 8 - галтель;
9 - калевка; 10 - фальц; 11 - платик; 12 - свес; 13 - пазы; 14 - гребень

    Карнизы крепят вверху  шкафа ;  перегородки - между стеной и перекрытием;  плинтусы - внизу стен, перегородок, шкафов;  пилястры - по высоте стен, иногда по вертикальным брускам шкафов.
    Горбыльки применяют в рамках при делении их на отдельные части, получая тем самым решетку или разделяя оконный переплет на более мелкие части.
    Раскладки - тонкие неширокие рейки с гладкой или профилированной поверхностью - применяют для закрытия стыков между щитами, переплетами и т. д.
     Штапики - брусочки небольшого сечения - применяют для крепления стекол в переплетах, задних стенок шкафов и полок и т. д.
   Калевки - это бруски различного сечения и размера с отобранными на их лицевой стороне фигурными выемками (валиками, гуськами, каблучками, поясками и др.). Калевки придают мебельным деталям более красивый вид.
     К мелким профильным деталям относят рейки, планочки, бобышки, розетки и др.

Мебельные узлы

    Простые изделия склеивают из деталей за один раз (например, настенная полка из досок); более сложные изделия собирают из узлов или каркасов, соединяемых между собой деталями, которые всегда состоят из одного куска дерева, тем или иным образом обработанного. Так, табурет состоит из двух узлов в виде пары ножек с царгой и проножкой, соединенных затем между собой деталями других царг и проножек, идущих под прямым углом к каркасам, и верхней крышкой. Письменный тумбовый стол состоит из нескольких законченных конструктивно объемных элементов, называемых комбинатами (тумба, крышка, ящик и т. п.). Возможность разбивки изделия на узлы и комбинаты существенно облегчает работу по сборке и тем улучшает качество.

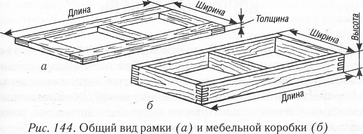

     Рамками и коробками называются конструктивные элементы, состоящие из трех и более брусков, связанных между собой угловыми и срединными вязками, или скрепами. Высота брусков коробки должна быть не менее ее толщины, в противном случае получается рамка. Общий  вид рамки и мебельной коробки показан на рис. 144.

    Чаще всего в рамках бруски находятся в одной плоскости. Наружные бруски в рамках и коробках называются обвязочными, внутренние - средниками. У вертикально стоящей рамки вертикальные бруски называют стоемными, горизонтальные - поперечными. Кроме того, длинные бруски называются продольными, а короткие - поперечными.
     Решетка - это рамка с большим количеством средников, расположенных в вертикальном, горизонтальном положении или в том и другом.
     Опорная коробка  - основной вид  опор мебели . Коробка чаще всего состоит из четырех брусков, связанных шиповой вязкой. Вертикальные или горизонтальные бруски в коробке называют импостами.
    Ящики, полуящики и полки применяются в  мебельных изделиях для хранения вещей. Они подразделяются на столярные и сделанные с применением гнутоклееных элементов. Полуящики отличаются от ящиков только высотой передней стенки, которая у полуящиков равна 0,3-0,6 высоты боковых стенок.
